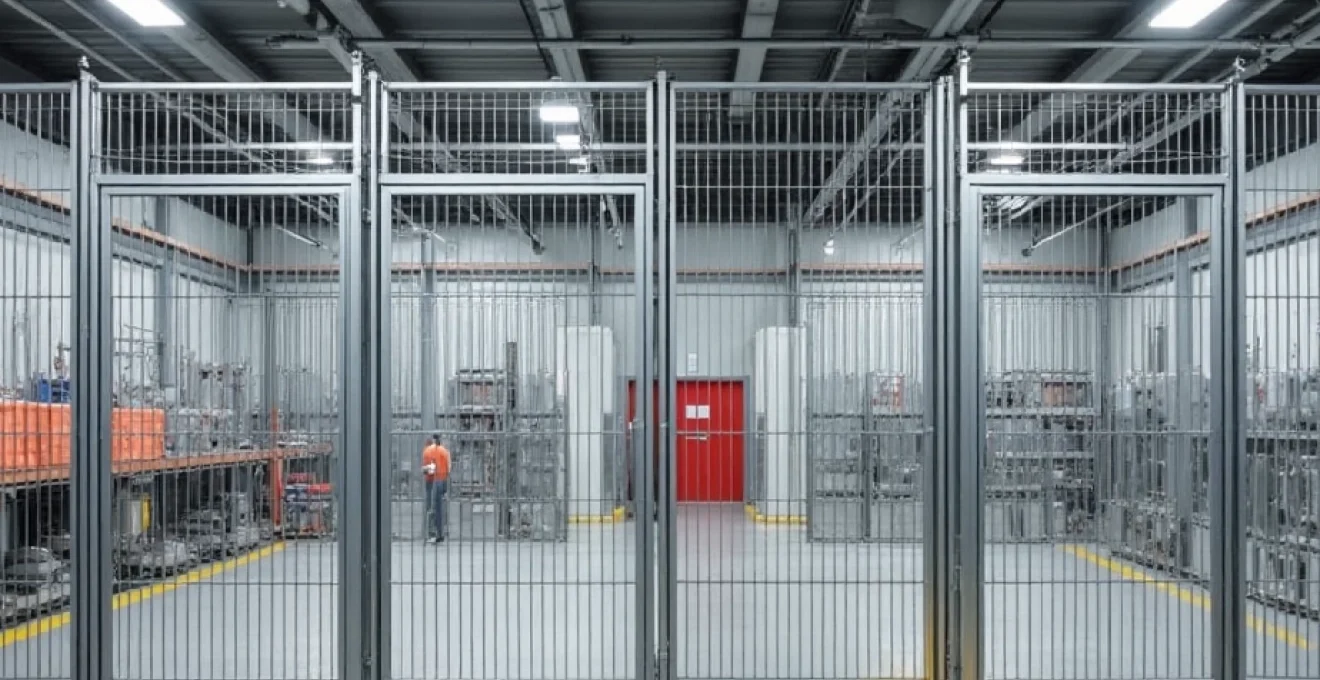

La sécurité des zones industrielles à risques est une préoccupation majeure pour les entreprises. Les grillages de sécurité constituent une solution efficace et largement adoptée pour délimiter et protéger ces espaces sensibles. Ils permettent de prévenir les accidents, sécuriser les équipements dangereux et contrôler les accès aux zones critiques. Face à des enjeux croissants en matière de sûreté et de conformité réglementaire, le choix et l’installation de dispositifs grillagés adaptés s’avèrent cruciaux pour garantir un environnement de travail sûr et productif.
Typologie des grillages de sécurité industriels
Il existe différents types de grillages de sécurité conçus pour répondre aux besoins spécifiques des environnements industriels. Les panneaux grillagés rigides constituent la solution la plus courante. Fabriqués en acier galvanisé ou inoxydable, ils offrent une excellente résistance mécanique et une longue durée de vie. Leur structure maillée permet une bonne visibilité tout en empêchant l’accès aux zones dangereuses.
Les grillages à mailles soudées représentent une autre option très répandue. Leur conception robuste les rend particulièrement adaptés pour délimiter de grandes surfaces ou protéger des équipements lourds. Les mailles sont soudées entre elles, ce qui confère au grillage une grande rigidité et une résistance accrue aux tentatives d’intrusion.
Pour les applications nécessitant une sécurité renforcée, on trouve également des grillages à double fils. Comme leur nom l’indique, ils sont constitués de deux fils horizontaux parallèles, ce qui augmente considérablement leur résistance aux chocs et aux tentatives de découpe. Ce type de grillage est souvent utilisé dans les zones de haute sécurité ou pour protéger des équipements critiques.
Les grillages modulaires représentent une solution flexible particulièrement appréciée dans les environnements industriels évolutifs. Composés de panneaux interchangeables, ils peuvent être facilement reconfigurés en fonction des besoins. Cette modularité permet d’adapter rapidement la protection aux changements d’agencement des locaux ou à l’évolution des process de production.
Normes et réglementations pour les grillages de protection
L’installation de grillages de sécurité dans les environnements industriels est encadrée par diverses normes et réglementations visant à garantir leur efficacité et leur conformité. Ces standards définissent les exigences en termes de conception, de fabrication et d’installation des dispositifs de protection. Leur respect est essentiel pour assurer la sécurité des travailleurs et la conformité légale des installations.
Norme NF EN ISO 14120 pour les protecteurs fixes et mobiles
La norme NF EN ISO 14120 constitue la référence principale pour la conception et la construction des protecteurs fixes et mobiles, dont font partie les grillages de sécurité. Elle définit les principes généraux de conception et les exigences de sécurité applicables à ces dispositifs. Cette norme aborde notamment les aspects liés à la résistance mécanique, aux distances de sécurité, à la prévention des risques de coincement et aux méthodes de fixation des protecteurs.
Un point crucial de la norme concerne les distances de sécurité à respecter entre le grillage et la zone dangereuse. Ces distances sont calculées en fonction de la taille des mailles du grillage et de la nature du risque, afin d’empêcher l’accès aux éléments dangereux à travers le grillage. La norme fournit des tableaux détaillés pour déterminer ces distances en fonction des différents paramètres.
Directive machines 2006/42/CE et sécurité des équipements de travail
La Directive Machines 2006/42/CE établit le cadre réglementaire européen pour la conception et la fabrication des machines, y compris les dispositifs de protection associés. Elle impose aux fabricants de réaliser une évaluation des risques et de mettre en place les mesures de protection appropriées, dont peuvent faire partie les grillages de sécurité. La directive exige également que ces protections soient solidement maintenues en place et ne puissent pas être facilement contournées ou rendues inopérantes.
Dans le contexte des grillages de sécurité, la Directive Machines met l’accent sur l’importance d’une conception ergonomique des protections. Cela implique de prendre en compte non seulement la sécurité, mais aussi la facilité d’utilisation et l’impact sur la productivité. Les grillages doivent ainsi être conçus de manière à ne pas entraver inutilement les opérations de production ou de maintenance.
Certification INRS pour les dispositifs de protection
L’Institut National de Recherche et de Sécurité (INRS) joue un rôle important dans la validation des dispositifs de protection utilisés en milieu industriel. Bien que l’INRS ne délivre pas directement de certification, ses recommandations et ses guides techniques font autorité dans le domaine de la sécurité au travail. L’institut propose notamment des outils d’aide à la conception et à l’évaluation des protecteurs, y compris les grillages de sécurité.
Les préconisations de l’INRS mettent l’accent sur l’importance d’une approche globale de la sécurité . Cela signifie que les grillages de protection ne doivent pas être considérés isolément, mais comme faisant partie d’un système de sécurité intégré. L’INRS recommande ainsi de combiner les protections physiques avec d’autres mesures telles que la formation du personnel, la signalisation des dangers et la mise en place de procédures de travail sécurisées.
Conception et installation de grillages sécurisés
La conception et l’installation de grillages de sécurité efficaces nécessitent une approche méthodique et rigoureuse. Il s’agit d’un processus en plusieurs étapes, allant de l’analyse des risques à la mise en place finale du dispositif, en passant par le choix des matériaux et des systèmes de fixation appropriés. Une attention particulière doit être portée à chaque détail pour garantir une protection optimale.
Analyse des risques et cartographie des zones dangereuses
La première étape cruciale consiste à réaliser une analyse approfondie des risques présents dans l’environnement industriel. Cette évaluation permet d’identifier les zones dangereuses nécessitant une protection par grillage. Il est essentiel de prendre en compte tous les types de risques potentiels : mécaniques, électriques, thermiques, chimiques, etc. Une cartographie précise des zones à risques doit être établie, en tenant compte des flux de circulation du personnel et des matériaux.
L’analyse des risques doit également considérer les scénarios d’accident potentiels . Par exemple, dans le cas d’une machine rotative, il faut évaluer non seulement le risque de contact direct avec les parties mobiles, mais aussi les risques liés à la projection de débris. Cette approche permet de déterminer les caractéristiques requises pour le grillage en termes de résistance mécanique et de taille des mailles.
Dimensionnement et choix des matériaux (acier galvanisé, inox)
Le choix des matériaux et le dimensionnement des grillages sont des aspects critiques de la conception. L’acier galvanisé est souvent privilégié pour sa résistance à la corrosion et son excellent rapport qualité-prix. Pour les environnements plus agressifs ou nécessitant une hygiène accrue, l’acier inoxydable peut être préféré. Le dimensionnement des grillages doit tenir compte des contraintes mécaniques auxquelles ils seront soumis, ainsi que des distances de sécurité requises.
La taille des mailles du grillage est un paramètre crucial. Elle doit être suffisamment petite pour empêcher l’accès aux zones dangereuses, tout en permettant une bonne visibilité. Le choix de la maille dépend de la distance entre le grillage et le point de danger, conformément aux tableaux fournis par la norme NF EN ISO 14120. Par exemple, pour une distance de sécurité de 200 mm, la taille maximale des ouvertures du grillage ne doit pas dépasser 15 mm.
Systèmes de fixation et d’ancrage des panneaux grillagés
Les systèmes de fixation et d’ancrage jouent un rôle crucial dans l’efficacité et la durabilité des grillages de sécurité. Ils doivent être conçus pour résister aux charges statiques et dynamiques auxquelles le grillage sera soumis. Les fixations doivent également être sécurisées contre le démontage non autorisé , conformément aux exigences de la Directive Machines.
Différents types de systèmes de fixation peuvent être utilisés en fonction des besoins spécifiques :
- Boulonnage direct sur la structure existante
- Utilisation de poteaux intermédiaires pour une meilleure stabilité
- Systèmes de fixation rapide pour faciliter le démontage lors des opérations de maintenance
- Ancrages au sol pour les installations autonomes
Le choix du système de fixation doit prendre en compte non seulement la sécurité, mais aussi la facilité d’installation et de maintenance. Des solutions modulaires permettant un montage et un démontage rapides sont souvent privilégiées dans les environnements industriels dynamiques.
Intégration de portillons d’accès sécurisés (interverrouillage)
L’intégration de portillons d’accès sécurisés est un aspect crucial de la conception des systèmes de grillages de protection. Ces portillons doivent permettre un accès contrôlé aux zones protégées, tout en garantissant la sécurité lorsqu’ils sont fermés. L’utilisation de systèmes d’interverrouillage est souvent nécessaire pour s’assurer que l’accès n’est possible que lorsque les conditions de sécurité sont réunies.
Les systèmes d’interverrouillage peuvent prendre différentes formes :
- Interrupteurs de sécurité mécaniques
- Dispositifs de verrouillage électromagnétiques
- Systèmes de contrôle d’accès par badge ou code
Le choix du système d’interverrouillage dépend du niveau de sécurité requis et de la fréquence d’accès à la zone protégée. Dans tous les cas, il est essentiel que le système soit intégré de manière cohérente avec l’ensemble du dispositif de protection et les procédures de sécurité de l’entreprise.
Applications spécifiques des grillages de protection
Les grillages de sécurité trouvent de nombreuses applications dans divers secteurs industriels, chacun présentant des exigences spécifiques en matière de protection. La polyvalence de ces dispositifs permet de les adapter à une grande variété de situations, des lignes de production automatisées aux zones de stockage de produits dangereux.
Sécurisation des lignes de production automatisées
Dans les usines modernes, les lignes de production automatisées représentent un défi majeur en termes de sécurité. Les grillages de protection jouent un rôle crucial pour isoler les zones où opèrent des machines en mouvement rapide ou des robots industriels. Ils doivent être conçus pour résister aux chocs potentiels tout en permettant une visibilité suffisante pour surveiller le processus de production.
L’un des aspects clés de la sécurisation des lignes automatisées est la gestion des accès . Les grillages doivent intégrer des portillons sécurisés permettant l’intervention du personnel de maintenance sans compromettre la sécurité. Ces portillons sont généralement équipés de systèmes d’interverrouillage sophistiqués, assurant l’arrêt complet des machines avant l’ouverture.
Protection périmétrique des zones robotisées
Les zones robotisées nécessitent une attention particulière en matière de sécurité. Les grillages de protection utilisés dans ces environnements doivent non seulement empêcher l’accès physique, mais aussi résister aux projections potentielles de pièces ou de débris. La conception de ces protections doit prendre en compte les mouvements imprévisibles des robots et les zones de travail étendues qu’ils peuvent couvrir.
Dans certains cas, des grillages intelligents équipés de capteurs peuvent être utilisés pour détecter toute intrusion dans la zone robotisée. Ces systèmes peuvent être connectés au contrôleur du robot pour déclencher un arrêt d’urgence en cas de détection d’une présence humaine dans la zone de travail. Cette approche permet d’optimiser l’espace de travail tout en garantissant un niveau de sécurité maximal.
Grillages pour stockage de produits dangereux (SEVESO)
Les sites classés SEVESO, qui manipulent ou stockent des substances dangereuses, requièrent des mesures de sécurité particulièrement strictes. Les grillages de protection utilisés dans ces environnements doivent non seulement empêcher l’accès non autorisé, mais aussi résister à des conditions potentiellement corrosives ou explosives. Le choix des matériaux est crucial, avec une préférence pour l’acier inoxydable ou des alliages spéciaux résistants aux produits chimiques.
La conception des grillages pour sites SEVESO doit également prendre en compte les scénarios d’urgence. Ils doivent permettre une évacuation rapide en cas d’incident tout en maintenant un contrôle strict des accès en temps normal. L’intégration de systèmes de détection (gaz, fumée, chaleur) directement dans la structure des grillages peut améliorer la réactivité en cas d’accident.
Délimitation des zones ATEX en industrie chimique
Dans l’industrie chimique, la délimitation des zones ATEX (atmosphères explosives) est une préoccupation majeure. Les grillages de sécurité utilisés dans ces zones doivent être conçus pour ne pas générer d’étincelles
ou risquer de devenir une source d’inflammation. Cela implique l’utilisation de matériaux antistatiques et la mise en place de systèmes de mise à la terre pour éviter l’accumulation de charges électrostatiques.
Les grillages utilisés dans les zones ATEX doivent également être conçus pour résister aux explosions potentielles. Ils peuvent être renforcés ou doublés d’écrans anti-déflagrants pour contenir les effets d’une explosion éventuelle. La perméabilité des grillages est un facteur important à prendre en compte, car ils doivent permettre la dissipation rapide des gaz en cas d’incident tout en maintenant leur rôle de barrière physique.
L’intégration de systèmes de ventilation dans la structure des grillages peut également être nécessaire pour maintenir une atmosphère sûre dans les zones ATEX. Ces systèmes doivent être conçus pour éviter toute accumulation de gaz ou de vapeurs explosives, tout en respectant les normes de sécurité spécifiques aux environnements ATEX.
Maintenance et contrôle des dispositifs grillagés
La maintenance régulière et le contrôle des grillages de sécurité sont essentiels pour garantir leur efficacité continue. Un programme de maintenance préventive doit être mis en place, comprenant des inspections visuelles fréquentes et des tests de résistance périodiques. Ces contrôles permettent de détecter rapidement tout signe d’usure, de corrosion ou de dommage qui pourrait compromettre l’intégrité du dispositif de protection.
Les points de contrôle typiques incluent :
- L’état général des panneaux grillagés (absence de déformation, de rouille)
- La solidité des fixations et des ancrages
- Le bon fonctionnement des portillons d’accès et de leurs systèmes d’interverrouillage
- L’intégrité des joints et des raccords entre les différents éléments
Il est important de documenter soigneusement toutes les opérations de maintenance et de contrôle. Ces enregistrements servent non seulement à suivre l’historique des interventions, mais aussi à démontrer la conformité aux exigences réglementaires en cas d’audit ou d’inspection.
Innovations technologiques pour grillages intelligents
Le domaine des grillages de sécurité connaît une évolution constante, avec l’intégration de technologies innovantes visant à améliorer leur efficacité et leur fonctionnalité. Ces avancées permettent de transformer les simples barrières physiques en systèmes de protection intelligents et proactifs.
Capteurs intégrés et systèmes de détection d’intrusion
L’intégration de capteurs dans les grillages de sécurité représente une avancée majeure. Ces dispositifs peuvent détecter diverses formes d’intrusion, telles que les tentatives d’escalade, de découpe ou de forçage. Les technologies utilisées incluent :
- Capteurs de vibration pour détecter les chocs et les mouvements anormaux
- Fibres optiques intégrées sensibles aux coupures ou aux déformations
- Systèmes de détection périmétrique par laser ou infrarouge
Ces capteurs peuvent être connectés à des systèmes d’alarme centralisés, permettant une réponse rapide en cas d’incident. Certains systèmes avancés utilisent l’intelligence artificielle pour analyser les données des capteurs en temps réel, réduisant ainsi les faux positifs et améliorant la précision de la détection.
Grillages connectés et supervision à distance
La connectivité IoT (Internet des Objets) ouvre de nouvelles possibilités pour la gestion et la supervision des grillages de sécurité. Les systèmes connectés permettent un monitoring en temps réel de l’état des grillages, facilitant la détection précoce des anomalies et l’optimisation de la maintenance.
Les avantages des grillages connectés incluent :
- Surveillance continue de l’intégrité structurelle
- Gestion centralisée des accès et des autorisations
- Collecte de données pour l’analyse prédictive des besoins de maintenance
- Intégration avec d’autres systèmes de sécurité et de gestion des installations
Ces systèmes permettent également une supervision à distance, offrant aux responsables de sécurité la possibilité de monitorer et de contrôler les accès depuis n’importe quel endroit, via des interfaces web ou des applications mobiles sécurisées.
Matériaux composites haute résistance (kevlar, fibres de carbone)
L’utilisation de matériaux composites avancés comme le Kevlar ou les fibres de carbone représente une innovation significative dans la conception des grillages de sécurité. Ces matériaux offrent une combinaison unique de légèreté, de résistance mécanique et de durabilité, surpassant souvent les performances des matériaux traditionnels comme l’acier.
Les avantages des grillages en matériaux composites incluent :
- Une résistance exceptionnelle aux impacts et aux tentatives de découpe
- Une meilleure résistance à la corrosion et aux agents chimiques
- Une réduction du poids total de l’installation, facilitant le transport et le montage
- Des possibilités de design plus flexibles grâce à la malléabilité des matériaux
Bien que généralement plus coûteux que les solutions traditionnelles, les grillages en matériaux composites peuvent offrir un meilleur rapport coût-efficacité sur le long terme, grâce à leur durabilité accrue et à leurs besoins de maintenance réduits.
L’intégration de ces technologies innovantes dans les grillages de sécurité ouvre la voie à des systèmes de protection plus efficaces, plus flexibles et mieux adaptés aux défis de sécurité modernes. Cependant, il est important de noter que ces avancées technologiques doivent toujours être mises en œuvre en complément des principes fondamentaux de sécurité et conformément aux normes et réglementations en vigueur.
